Uma SUPER E BRUTAL ANTENA direccional de três elementos (3PX11 júnior), já testada e com resultados espectaculares.

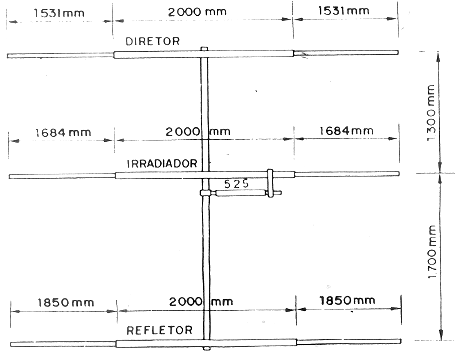

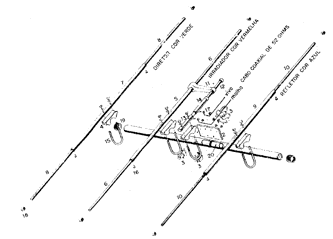

Copiem o esquema, comprem os materiais, fabriquem-na, montem-na no telhado e testem-na. Se, em Lisboa, conseguirem pôr 9 +30 em Leiria, a carregar a antena só com 12 W, podem considerar-se uns autênticos "CAVALEIROS DO ÉTER".
O esquema é originário do Brasil das "Antenas Electril" (CGCMF - 60598331) |
|
|
|
|

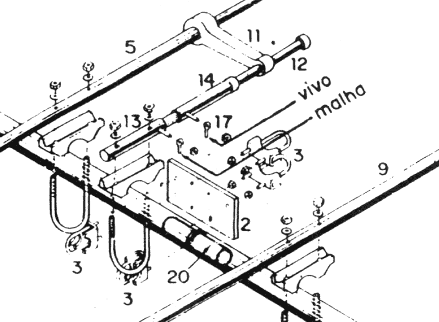

RELAÇÃO DOS MATERIAIS NECESSÁRIOS
| REF |
NOME DA PEÇA |
MATERIAL |
QUANT |
|
1 |
GÔNDOLA OU ZOOM |
ALUMÍNIO - 1 1/4 " |
1 |
|
2 |
CHAPA DE FIXAÇÃO |
ALUMIO - 5MM |
1 |
|
3 |
ABRAÇADEIRA |
AÇO - 5 mm |
1 |
| 4 |
SUPORTE DE ABRAÇADEIRA |
* |
4 |
| 5 |
IRRADIADOR OU IRRADIANTE DE SECTOR I |
ALUMÍNIO - 5/8 " |
1 |
| 6 |
IRRADIADOR OU IRRADIANTE DE SECTOR II |
ALUMÍNIO - 1/2 " |
2 |
| 7 |
DIRECTOR DE SECTOR I |
ALUMÍNIO - 5/8 " |
1 |
| 8 |
DIRECTOR DE SECTOR II |
ALUMÍNIO - 1/2 " |
2 |
| 9 |
REFLECTOR DE SECTOR I |
ALUMÍNIO - 5/8 " |
1 |
| 10 |
REFLECTOR DE SECTOR II |
ALUMÍNIO - 1/2 " |
2 |
| 11 |
ACOPLADOR GAMA - BARRA DE LIGAÇÃO |
* |
1 |
| 12 |
ACOPLADOR GAMA - BARRA MÓVEL |
* |
1 |
| 13 |
ACOPLADOR GAMA - SUPORTE DE FIXAÇÃO |
* |
1 |
| 14 |
ACOPLADOR GAMA - BRAÇO EXTERNO |
* |
1 |
| 15 |
GRAMPO U |
AÇO - 1 1/4 " |
4 |
| 16 |
PARAFUSOS E FIXAÇÃO |
4,8 X 9,5 |
6 |
| 17 |
TERMINAIS DE LIGAÇÃO |
LATÃO |
2 |
| 18 |
CAPS PLÁSTICOS |
PVC 1/2 " |
6 |
| 19 |
CAPS PLÁSTICOS |
PVC 1 1/4 " |
2 |
| 20 |
TUBO DE UNIÃO GÔNDOLA |
ALUMÍNIO - 1 1/8 " |
1 |
|
|
|
|
|
|
 |
|
